Ce système de dimensionnement et de pesage automatique permet de mesurer rapidement les dimensions et le poids des colis sur un convoyeur. Mesure des articles à partir de 5 mm d'épaisseur - une première dans l’industrie!

SMART QBING

Logistique

Système de dimensionnement et de pesée automatique.

Présentation

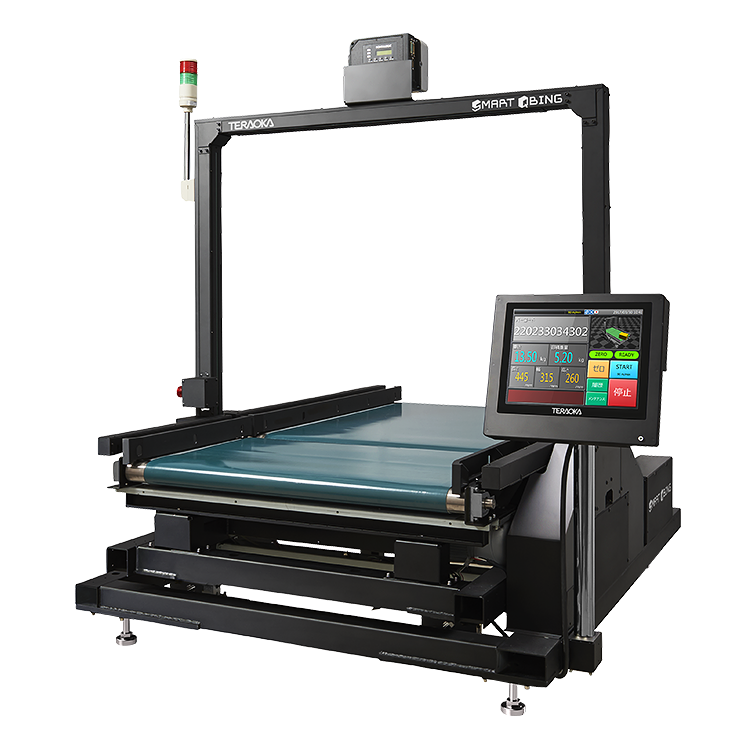

SMART QBING est un système conçu pour les centres logistiques qui automatisent entièrement le dimensionnement et le pesage des colis. Obtenez des mesures rapides et précises en passant simplement les articles sur le convoyeur. Dans un premier temps, SMART QBING peut mesurer des objets dès 5 mm d’épaisseur. Dans le secteur de la logistique, face à la pression de la croissance des volumes de colis à traiter, la mesure rapide et précise des dimensions des colis peut considérablement aider à rationaliser la logistique et à réduire les coûts.

Mesure non-stop du poids volumétrique

Trois balances intégrées dans le convoyeur pour le pesage. À l’aide d’un algorithme de pesage breveté, les colis avec un espacement d’au moins 40 cm sur le convoyeur peuvent être pesés avec précision l’un après l’autre à grande vitesse sans colis manqués. En combinant l’espacement de 40 cm avec la vitesse impressionnante de 120 m/minute du convoyeur Smart Qbing, vous pouvez traiter jusqu’à 9000 colis/heure pour une longueur moyenne de 40 cm. DIGI a atteint ce niveau de performance car nous sommes un fabricant de balances, et le pesage à haute cadences est notre point fort.

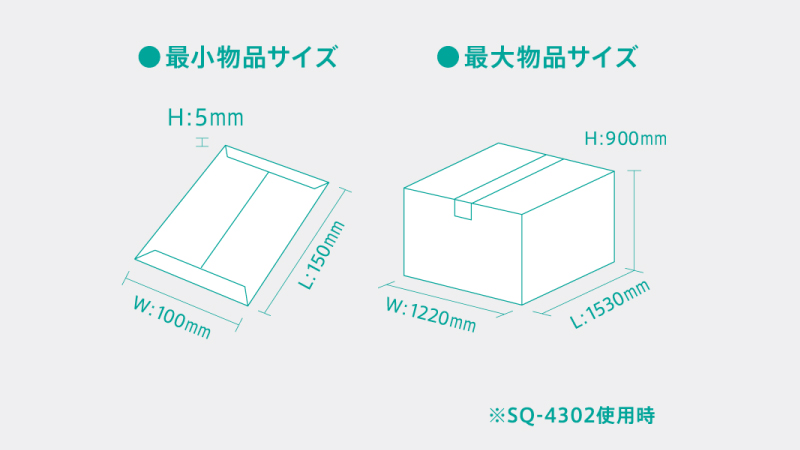

Une première pour l’industrie de la logistique ! Des colis dès 5 mm d’épaisseur !

Smart Qbing dispose d’un capteur de transmission infrarouge de haute précision intégré à son capteur de porte, permettant des mesures tridimensionnelles avec un pas de 5 mm. En ajoutant notre option de détection d’objets minces, le système peut automatiquement mesurer des objets dès 5 mm d’épaisseur. Les systèmes conventionnels ne peuvent a ce jour, traiter que des objets d’au moins 3 cm d’épaisseur. Donc, être capable de mesurer automatiquement des objets de 5 mm d’épaisseur est vraiment une première pour l’industrie.

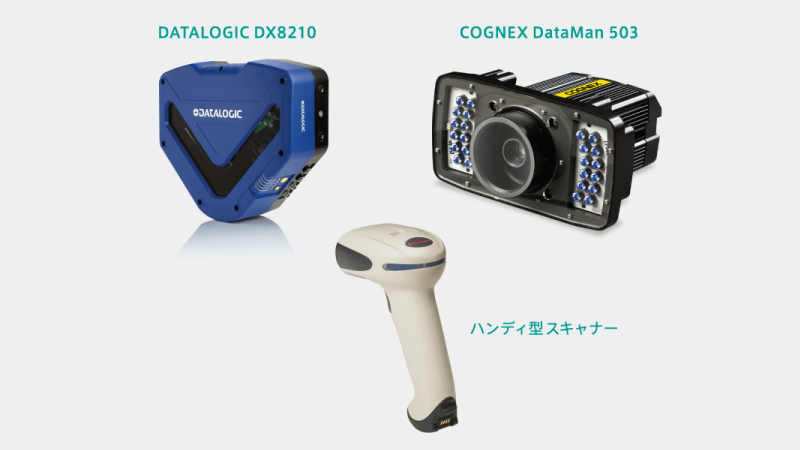

Lecteur de codes à barres intégré

Les codes-barres sont indispensables dans la logistique, Smart Qbing a intégré la fonctionnalité de balayage de codes-barres. Vous pouvez sélectionner l’équipement en option qui va des scanners manuels jusqu’à la numérisation automatique haute performance directement à partir du convoyeur.
Le code à barres, les dimensions et les données de poids sont regroupés et envoyés à un hôte, comme un PC ou un PLC, ce qui rend simple et facile à intégrer Smart Qbing avec les systèmes de gestion d’entrepôt, les lignes de tri et les systèmes d’expéditions. Cela contribue à la réduction des coûts logistiques, à la réduction des coûts d’entreposage et à une utilisation plus efficace de l’espace d’entreposage

Une diversité de modèles adaptés

Choisissez parmi trois séries de modèles avec différentes tailles de convoyeurs selon la taille de vos colis et l’espace d’installation requis : la série SQ-2000 de 60 cm de large, la série SQ-3000 de 90 cm de large ou la série SQ-4000 de 122 cm de large.
Ces systèmes peuvent être configurés de manière flexible pour fournir des mesures de dimensions seulement, de poids seulement ou de codes à barres et de poids seulement.

Especificaciones

Dimensions

SMART QBING specification

	SQ-2002 SQ-2003	SQ-2202 SQ-2203	SQ-2200	SQ-3002 SQ-3003	SQ-3302 SQ-3303	SQ-3300	SQ-4302
Largeur du convoyeur	600mm			900mm			1220mm
Function	Weighing	Measurement･ Weighing	Measurement	Weighing	Measurement･ Weighing	Measurement	Measurement･Weighing
Taille minimum du paquet	150(L)× 100(l)× 30(h) (*) When using thin item detection option, it becomes 5mm (h).
Taille maximum du paquet	1530(L)× 600(l)× 600(h)			1530(L)× 900(l)× 900(h)			1530(L)× 1220(l)× 900(h)
Dimension de la balance	N/A	5mm		N/A	5mm
Type de détection	N/A	Infrared transmission sensor		N/A	Infrared transmission sensor
Capacité de pesage	50kg		N/A	50kg		N/A	50kg
Echelon	50g (0～5kg)/ 100g (Over 5kg～50kg)		N/A	50g (0～5kg)/ 100g (Over 5kg～50kg)		N/A	50g (0～5kg)/ 100g (Over 5kg～50kg)
Fourchette de pesage	200g～50kg
Capteur de pesage	Loadcell		N/A	Loadcell		N/A	Loadcell
Unités de pesage	2 groups (SQ-2002/SQ-2202) 3 groups (SQ-2003/SQ-2203)		N/A	2 groups (SQ-3002/SQ-3302) 3 groups (SQ-3003/SQ-3303)		N/A	2 groups

Vitesse du convoyer	30～120m/min (variable)
Intervalle minimum entre les paquets	700mm (SQ-2002/SQ-2202) 400mm (SQ-2003/SQ-2203)		400mm	700mm (SQ-3002/SQ-3302) 400mm (SQ-3003/SQ-3303)		400mm	700mm
Interfaces	RS-232, RS-422, Ethernet (100BASE-TX), DIO (External control signal input / output), USB (Data storage only)

Alimentation	AC200V, 3-phase, 50/60Hz
Consommation	1.1kVA

Température de fonctionnement	-10 ～ +40℃/ 15 ～ 85%RH (no condensation)
Dimensions (mm)	1735(L)× 1050(l)× 566(h)	1735(L)× 1030(l)× 1240(h)		1735(L)× 1350(l)× 566(h)	1735(L)× 1350(l)× 1560(h)		1735(L)× 1670(l)× 1560(h)
Poids net	400kg (SQ-2002) 405kg (SQ-2003)	410kg (SQ-2202) 415kg (SQ-2203)	390kg	440kg (SQ-3002) 445kg (SQ-3003)	460kg (SQ-3302) 465kg (SQ-3303)	450kg	500kg

Variaciones

Pesage automatique (pesage uniquement)

SQ-2002 SQ-2003	Balance automatique qui mesure le poids. Pèse les colis pesant jusqu’à 153 cm (L) x 60 cm (l) x 60 cm (h) et 50 kg, par tranches de 100 g (50 g pour les articles pesant jusqu’à 5 kg). SQ-2003 est un modèle de traitement à grande vitesse, avec un espacement minimum de 40 cm. (SQ-2002 supporte un espacement minimum de 70 cm.)
SQ-3002 SQ-3003	Balance automatique qui mesure le poids. Pèse les colis pesant jusqu’à 153 cm (L) x 90 cm (l) x 90 cm (h) et 50 kg de poids, par tranches de 100 g (50 g pour les articles pesant jusqu’à 5 kg). SQ-3003 est un modèle de traitement à grande vitesse, avec un espacement minimum de 40 cm. (SQ-3002 supporte un espacement minimum de 70 cm.)

Balance et dimensionnement automatique (dimensions et poids)

SQ-2202 SQ-2203	Balance automatique qui mesure les dimensions et le poids. Mesure et pèse les colis pesant jusqu’à 153 cm (L) x 60 cm (l) x 60 cm (h) et 50 kg. Les dimensions sont mesurées par incréments de 5 mm; le poids est mesuré par incréments de 100 g (incréments de 50 g pour les articles pesant jusqu’à 5 kg). SQ-2203 est un modèle de traitement à grande vitesse, avec un espacement minimum de 40 cm. (SQ-2202 supporte un espacement minimum de 70 cm.)
SQ-3302 SQ-3303	Balance automatique qui mesure les dimensions et le poids. Mesure et pèse les colis pesant jusqu’à 153 cm (L) x 90 cm (l) x 90 cm (h) et 50 kg. Les dimensions sont mesurées par incréments de 5 mm; le poids est mesuré par incréments de 100 g (incréments de 50 g pour les articles pesant jusqu’à 5 kg). SQ-3303 est un modèle de traitement à grande vitesse, avec un espacement minimum de 40 cm. (SQ-3302 supporte un espacement minimum de 70 cm.)
SQ-4302	Balance automatique qui mesure les dimensions et le poids. Mesure et pèse les colis pesant jusqu’à 153 cm (L) x 122 cm (l) x 90 cm (h) et 50 kg. Les dimensions sont mesurées par incréments de 5 mm; le poids est mesuré par incréments de 100 g (incréments de 50 g pour les articles pesant jusqu’à 5 kg).

Dimenssionnement automatique (Dimensions uniquement)

SQ-2200	Balance automatique qui mesure les dimensions. Mesure jusqu’à 153 cm (L) x 60 cm (l) x 60 cm (h) par incréments de 5 mm.
SQ-3300	Balance automatique qui mesure les dimensions. Mesure jusqu’à 153 cm (L) x 90 cm (l) x 60 cm (h) par incréments de 5 mm.

Étude de cas

SMART QBING : Balance de pesage et de dimensionnement automatique dynamique

Yamada Bee Company, Inc.

SMART QBING : Balance de pesage et de dimensionnement automatique dynamique rationalise les opérations d'expédition, réduisant ainsi la charge de travail du personnel grâce à des améliorations opérationnelles.

Lire l'étude de cas complète

Preguntas frecuentes

Pour quelle utilisation est prévu SMART QBING?

SMART QBING est principalement utilisé en logistique pour mesurer les dimensions des paquets avant expédition. Puisque le volume du colis peut être facilement calculé à partir des dimensions, vous pouvez utiliser SMART QBING pour augmenter l’efficacité de votre processus de gestion d’entrepôt et d’expédition.
Quelle est la largeur maximale possible?

La taille maximale du colis est de 153 cm (L) x 122 cm (l) x 90 cm (h), pesant jusqu’à 50 kg maximum.
La taille minimale est de 15 cm (L) x 10 cm (l) x 0,5 cm* (h) et pèse 200 g.
* Avec option détection d’objets fins
Pouvez-vous mesurer des objets qui n'ont pas une forme cubique?

SMART QBING peut mesurer la taille maximale d’un objet en trois dimensions. Mais, selon la forme, certains éléments ne peuvent pas être correctement mesurés. Veuillez contacter votre revendeur local pour plus de détails.
Comment est mesuré un objet posé en diagonale sur le convoyeur?

SMART QBING a une fonction qui lui permet de mesurer correctement un élément même s’il est placé en diagonale sur le convoyeur.
Un code-barres peut-il être lu pendant une mesure ?

Un code à barres peut être scanné et ajouté aux dimensions et poids de l’article.
Divers lecteurs de codes à barres sont disponibles pour répondre aux besoins des clients.
Quels types de codes à barres sont lisibles?

SMART QBING prend en charge la plupart des codes à barres utilisés dans l’industrie de la logistique : NW-7, Code 39, Code 128, et JAN, ainsi que les codes à barres bidimensionnels (2D). Veuillez contacter votre revendeur local pour plus de détails.
Est-il possible d’envoyer les données de mesure à un PC ?

SMART QBING est équipé d’une interface Ethernet et d’une interface RS-232 pour la connexion et l’envoi des données vers un PC. Vous pouvez également brancher une clé USB sur le port USB de Smart Qbing pour enregistrer les données, puis les copier sur un PC.
