컨베이어 상에서 화물의 사이즈와 중량을 자동 계측. 업계 최초로 두께가 불과 5mm의 화물 치수를 실현. 물류의 효율화・코스트 절감을 가능하게 하는 자동계량치수측정기.

SMART QBING

물류

자동치수측정계량기

주요 제원

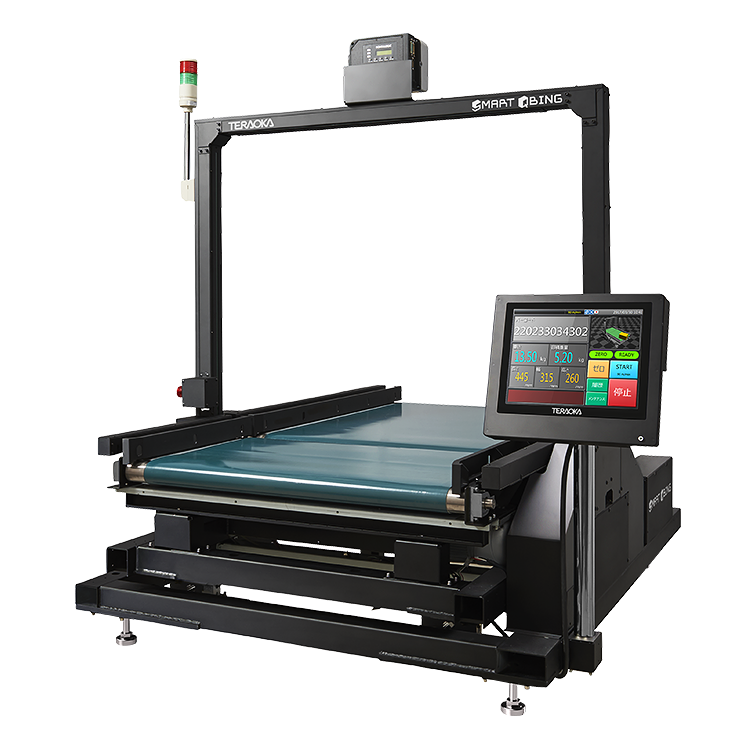

SMART QBING은 화물의 사이즈와 중량을 자동으로 계측하는 물류센터용 시스템입니다. 화물을 컨베이어에 싣는 것만으로 스피디하고 정확하게 계측. 업계 최초로 두께 불과 5mm의 화물까지 자동으로 치수를 측정할 수 있습니다. 택배 이용이 급증하고, 재배송이 큰 문제시 되고 있는 요즘에 화물의 사이즈를 스피디하고 정확하게 계측함으로써 바쁜 물류현장의 효율화 및 코스트 절감에 기여합니다.

논스톱으로 스피디하게 치수와 중량을 계측

컨베이어 하단에 내장된 3개의 저울이 중량을 계량. 독자적인 계량 알고리즘(특허)으로 최소 40cm의 간격이 있으면 고속으로 화물을 계측합니다. 컨베이어 반송속도 120m/분, 평균 화물길이 40cm, 화물간격 40cm이면 1시간당 9000개 까지 실현. 계량기 메이커이므로 가능한 고속처리가 강점입니다.
※ 최대 50kg까지의 화물을 계량 가능. 5kg까지는 50g단위, 5kg이상은 100g단위로 계량

물류업계 최초！“두께 불과 5mm”인 화물의 치수를 계측！

게이트 센서에 고정밀도 적외선 투과센서를 내장. 5mm피치로 3변을 계측합니다. 「슬림형물품 검출기능 옵션」을 추가함으로써 「작은, 앏은」물품의 치수를 자동으로 계측을 실현. 기존의 기기로는 3cm이상의 높이가 필요했던 것이 5mm의 얇은 두께도 자동계측을 할 수 있게 되었습니다. 5mm부터의 자동계측은 업계 최초입니다.

바코드 읽기 기능을 일체화

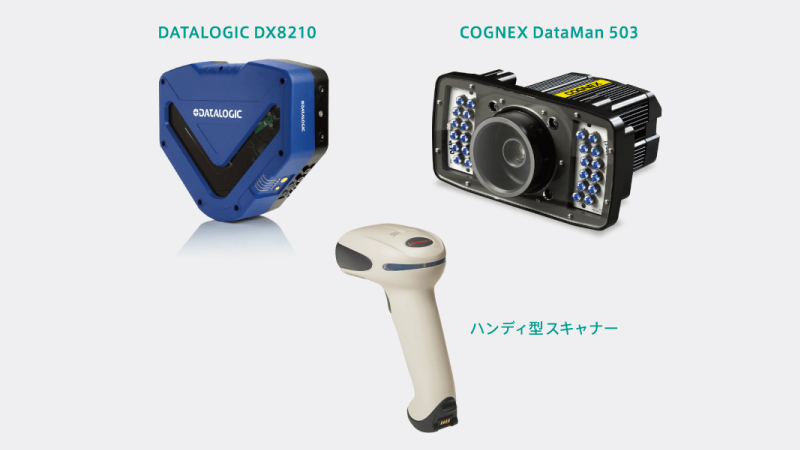

물류 업계에서의 불가결한 바코드 읽기 기능을 일체화 시키는 것이 가능합니다. 바코드 스캐너는 핸디스캐너에서 컨베이어상에서 자동으로 읽는 고성능 스캐너까지 선택할 수 있습니다. (옵션)
측정값은 PC나 PLC라는 상위 기기에 바코드 정보 및 치수와 중량정보가 하나가 되어 보내어지므로, WMS나 분류라인, 발송업무시스템 등과의 연계를 간단하게 실현합니다. 물류코스트의 절감, 보관비용의 절감, 창고스페이스의 활용 등에 실력을 발휘합니다.

사이즈나 용도에 맞는 다양한 바리에이션

컨베이어 폭이 60cm인 SQ-2000시리즈, 폭 90cm인 SQ-3000시리즈, 폭 122cm인 SQ-4000시리즈와 3시리즈를 라인업. 물품의 크기나 설치 공간에 맞게 자유롭게 선택할 수 있습니다.
또, 「치수만」「계량만」「바코드 읽기와 계량만」의 조합도 가능합니다.

사양

규격

SMART QBING 사양

	SQ-2002 SQ-2003	SQ-2202 SQ-2203	SQ-2200	SQ-3002 SQ-3003	SQ-3302 SQ-3303	SQ-3300	SQ-4302
컨베이어 폭	600mm			900mm			1220mm
기능	계량	치수 계량	치수	계량	치수 계량	치수	치수/계량
최소화물사이즈 (mm)	150(L)× 100(W)× 30(H) *[슬림형 물품 검출기능]추가시는 5mm(H)가 됩니다. (옵션)
최대화물사이즈 (mm)	1530(L)× 600(W)× 600(H)			1530(L)× 900(W)× 900(H)			1530(L)× 1220(W)× 900(H)
치수눈금	－	5mm		－	5mm
치수검출방법	－	적외선 투과센서		－	적외선 투과센서
치수검출방법	50kg		－	50kg		－	50kg
칭량	50g (0~5kg)/ 100g (5kg초과~50kg)		－	50g (0~5kg)/ 100g (5kg초과~50kg)		－	50g (0~5kg)/ 100g (5kg초과~50kg)
저울눈금	200g～50kg
화물검출방법	로드셀		－	로드셀		－	로드셀
저울 대수	2 기 (SQ-2002/SQ-2202) 3 기 (SQ-2003/SQ-2203)		－	2 기 (SQ-3002/SQ-3302) 3 기 (SQ-3003/SQ-3303)		－	2 기

반송속도	30~120m/분 (속도 가변)
최소물품반송간격	700mm (SQ-2002/SQ-2202) 400mm (SQ-2003/SQ-2203)		400mm	700mm (SQ-3002/SQ-3302) 400mm (SQ-3003/SQ-3303)		400mm	700mm
반송면 높이	RS-232, RS-422, Ethernet (100BASE-TX), DIO(외부제어신호 입출력), USB(데이터 저장 전용)

전원/전압	AC200V, 삼상, 50/60Hz
소비전력	1.1kVA

사용온도/습도	-10 ~ +40℃/ 15 ～ 85%RH (결로 불가)
본체사이즈 (mm)	1735(L)× 1050(W)× 566(H)	1735(L)× 1030(W)× 1240(H)		1735(L)× 1350(W)× 566(H)	1735(L)× 1350(W)× 1560(H)		1735(L)× 1670(W)× 1560(H)
제품 중량	400kg (SQ-2002) 405kg (SQ-2003)	410kg (SQ-2202) 415kg (SQ-2203)	390kg	440kg (SQ-3002) 445kg (SQ-3003)	460kg (SQ-3302) 465kg (SQ-3303)	450kg	500kg

* 상기 성능은 당사 기준에 의해 측정된 성능입니다. 사용 환경이나 화물의 종류 및 반송 상황에 따라 성능이 다를수 있습니다.

다양한 제품

자동계량(계량)

SQ-2002 SQ-2003	계량만 가능 높이 153cm, 폭 60cm, 높이 60cm, 중량 50kg까지의 화물을 100g단위 (5kg이하는 50g 단위)로 계량 화물간격을 40cm까지 고속처리 (SQ-2002는 화물간격 70cm)
SQ-3002 SQ-3003	계량만 가능 길이 153cm, 폭 90cm, 높이 90cm, 중량 50kg까지의 화물을 100g단위 (5kg이하는 50g단위)로 계량 화물간격을 40cm까지 고속처리 (SQ-3002는 화물간격 70cm)

자동치수계량(치수, 계량)

SQ-2202 SQ-2203	치수 및 계량 길이 153cm, 폭 60cm, 높이 60cm, 중량 50kg까지의 화물을 계측. 치수는 5mm단위, 중량은 최대 50kg까지의 화물을 100g단위 (5kg이하는 50g단위)로 계측 화물 간격을 40cm까지 고속처리 (SQ-2202는 화물간격 70cm)
SQ-3302 SQ-3303	치수및 계량 길이 153cm, 폭 90cm, 높이 90cm, 중량 50kg까지의 화물을 계측. 치수는 5mm단위, 중량은 최대 50kg까지 100g단위 (5kg이하는 50g단위)로 계측 화물간격을 40cm까지 고속처리 (SQ-3302는 화물간격 70cm)
SQ-4302	치수 및 계량 높이 153cm, 폭 122cm, 높이 90cm, 중량 50kg까지의 화물을 계측 치수는 5mm단위, 중량은 최대 50kg까지 화물을 100g단위 (5kg이하는 50g단위)로 계측

자동치수(치수)

SQ-2200	치수만 가능 최대 길이 153cm, 폭 60cm, 높이 60cm까지의 화물을 5mm단위로 치수 측정
SQ-3300	치수만 가능 최대 길이 153cm, 폭 90cm, 높이 60cm까지의 화물을 5mm단위로 치수 측정

사례연구

자동 치수 계량 저울『SMART QBING』으로 출하 업무의 효율화로 직원들의 부담이 경감. 다양한 업무 개선에도 기여

주식회사 야마다 양봉장/Yamada Bee Company, Inc.

야마다 양봉장은 꿀이나 로열 젤리 등의 꿀벌산품을 비롯하여 천연 소재의 건강 식품과 화장품, 자연 식품의 개발, 제조, 판매를 하고 있습니다. 양봉 생산에서 출하까지의 일련을 책임을 갖고 실시하고 있고, 자연과 인간 사회와의 조화에 공헌할 수 있도록 활동을 계속하고 있는 기업입니다. 이번에 출하 업무의 효율화를 목적으로 자동 치수 계량 저울「SMART QBING」을 도입했습니다.

사례 연구 전문 읽기

자주하는 질문

SMART QBING는 어떤 용도로 사용하나요?

주로 물류업무에 있어서 포장된 화물의 치수와 중량을 계측하는 용도입니다.
용적데이터의 산출이 간단함으로 창고나 수송관리의 효율화에 활용됩니다.

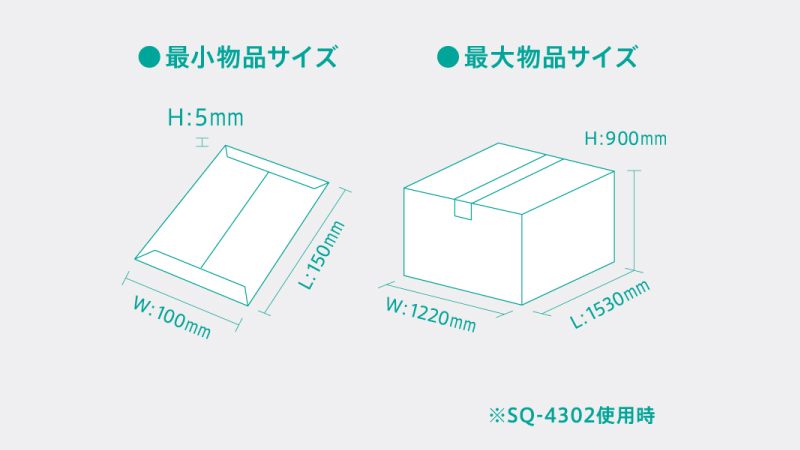

어느 정도 크기의 화물을 계측할 수 있나요?

최대 길이 153cm, 폭 122cm, 높이 90cm, 중량 50kg까지 계측 가능합니다.
또한, 최소사이즈는 길이 15cm, 폭 10cm, 높이 0.5(*), 중량 200g입니다
* [초박형검출 옵션] 사용시
박스 형태가 아닌 것도 계측할 수 있나요?

이형화물을 외형치수의 최대치로 계측할 수 있습니다. 화물 형태를 보다 정확하게 계측할 수 없는 경우도 있으므로 상세한 내용을 판매점에 문의해 주세요.
컨베이어를 비스듬이 이동하는 경우는 어떻게 계측되나요?

비스듬이 이동하는 경우에도 보정하여 치수를 계측하는 기능이 있습니다.
동시에 바코드를 읽는 것도 가능하나요?

읽은 바코드의 값과 치수, 중량 데이터를 연결할 수 있습니다.
어떤 바코드를 읽을 수 있나요?

물류업무에서 자주 사용되는 NW-7(CodaBar), CODE39, CODE128, 2차원 코드도 읽을 수 있습니다. 상세한 내용은 판매점에 문의해 주세요.
계측한 데이터를 PC로 전송이 가능한가요?

Ethernet, RS-232C의 인터페이스를 갖추고 있으므로 PC와 접속하여 계측데이터를 전송할 수 있으며, USB메모리에 계측데이터를 저정하여 PC로 이동할 수 있습니다.
