Dieses automatische, während des Durchlaufs vermessende und wiegende
System, bietet schnelles Vermessen von Verpackungsmaßen und Gewichten auf
einem Fließband. Messungen sind bis 5 mm Dicke möglich – SMART QBING ist dabei die erste ihrer Branche.

SMART QBING

Logistik

Automatisches Bemaßungs- und Wiegesystem in Bewegung

Überblick

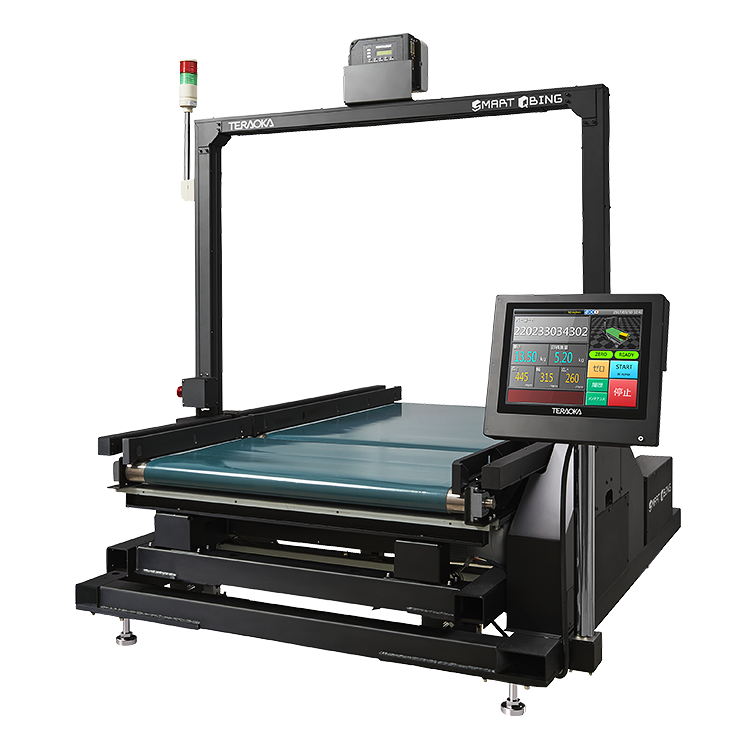

SMART QBING ist ein System, das für Logistikcenter entwickelt wurde, die ein vollautomatisches wiegen und verpacken von Paketen durchführen. Erhalten Sie schnelle und exakte Messungen, während die Produkte einfach über das Fließband fahren. Als erstes Modell seiner Branche, ist die SMART QBING in der Lage, Objekte die schmaler sind als 5 mm zu messen.
In der heutigen, arbeitsreichen Logistik, die unter dem Druck der stetig steigenden Nutzung von Lieferservices in Verbindung mit Retouren-Lieferungen durch Kunden steht, sind schnelle und exakte Messungen unabdingbar und helfen somit die Kosten zu reduzieren und die Arbeitsprozesse am Laufen zu halten.

Non-Stop Messungen von Gewicht und Paket-Abmessungen

Drei eingebaute Waagen unter dem Fließband sorgen für die Gewichtsmessungen. Sie benutzen dabei einen patentierten Wiegealgorithmus der dafür sorgt, dass die Pakete mit einem Abstand von nur 40 cm auf dem Fließband in Hochgeschwindigkeit exakt gewogen werden, ohne dabei auch nur ein Paket auszulassen. Kombiniert mit der eindrucksvollen Fließbandgeschwindigkeit von 120 m pro Minute, können bis zu 9000 Objekte pro Stunde mit einer durchschnittlichen Länge von 40 cm verarbeitet werden. DIGI hat dieses Performancelevel durch jahrelange Erfahrung als Waagen-Manufaktur erreicht, deren Stärke vor allem die hohe Verarbeitungsgeschwindigkeit ist.

Die erste der Logistikbranche! Messungen von 5 mm flachen Paketen!

Die SMART QBING hat einen hochpräzisen Infrarot Sensor, der in den Sensor im Tor eingebaut ist und so 3D-Messungen durchführen kann. Durch das hinzufügen der Option für Erkennen von schmalen Paketen, können Pakete bis 5 mm dicke erkannt werden. Konventionelle Systeme sind nur in der Lage, bis minimal 3 cm zu messen.

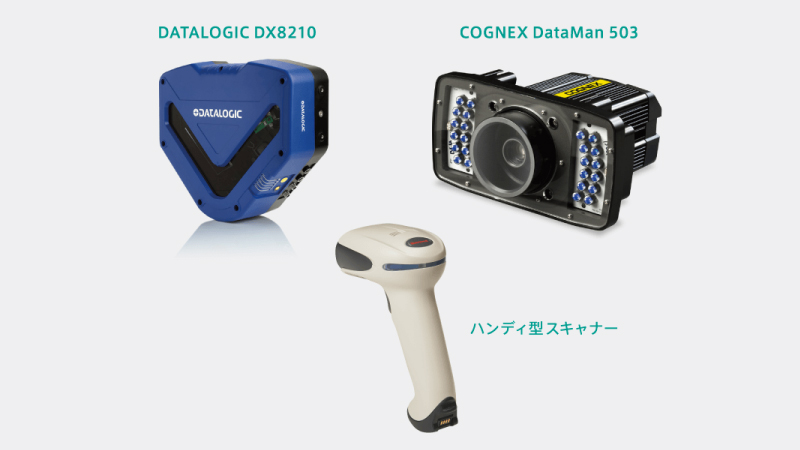

Integriertes Barcode scannen

Barcodes sind unabdingbar für logistische Abläufe und die SMART QBING hat eine eingebaute Barcodescanner-Funktion. Sie können optionales Equipment auswählen, das vom manuellen Handscanner bis zum vollautomatischen Scannen direkt auf dem Laufband reicht.
Die Barcodes, Abmessungen und Gewichte werden gruppiert und zu einem Host gesendet, was die Anbindung der SMART QBING an das hauseigene Warenwirtschaftssystem ermöglicht.
Dies ermöglicht im Umkehrschluss die Reduzierung von Kosten und Lagerraum und so die effektivere Nutzung des Lagerraums.

Eine Reihe von Modellen um das passende für Ihre Einrichtung zu bieten

Wählen Sie aus drei verschiedenen Modellreihen mit verschieden großen Fließbändern, um die SMART QBING für Ihre Anforderungen passend einzurichten: die 60 cm breite SQ-2000 Serie, die 90 cm breite SQ-3000 Serie oder die 122 cm breite SQ-4000 Serie. Diese drei Systeme können flexibel konfiguriert werden, je nachdem ob Sie nur vermessen, nur wiegen oder nur Barcodes scannen und wiegen möchten.

Spezifikationen

Basisdaten

SMART QBING Spezifikationen

	SQ-2002 SQ-2003	SQ-2202 SQ-2203	SQ-2200	SQ-3002 SQ-3003	SQ-3302 SQ-3303	SQ-3300	SQ-4302
Fließbandbreite	600 mm			900 mm			1220 mm
Funktionen	Wiegen	Größenmessung･ Wiegen	Größenmessung	Wiegen	Größenmessung･ Wiegen	Größenmessung	Größenmessung･Wiegen
Minimale Packungsgröße (mm)	150 (L) × 100 (B) × 30 (H)* (*) Bei Nutzung der Erkennungsoption, wird die minimale Höhe 5 mm.
Maximale Packungsgröße (mm)	1530 (L) × 600 (B) × 600 (H)			1530 (L) × 900 (B) × 900 (H)			1530 (L) × 1220 (B) × 900 (H)
Dimensionsskala	N/A	5 mm		N/A	5 mm
Größenerkennung	N/A	Infrarot Übertragungssensor		N/A	Infrarot Übertragungssensor
Wiegekapazität	50 kg		N/A	50 kg		N/A	50 kg
Wiegen	50 g (0 ～ 5 kg) / 100 g (Über 5 kg ～ 50 kg)		N/A	50 g (0 ～ 5 kg) / 100 g (Über 5 kg ～ 50 kg)		N/A	50 g (0 ～ 5 kg) / 100 g (Über 5 kg ～ 50 kg)
Wiegebereich	200 g ～ 50 kg
Wiegesensor	Wägezelle		N/A	Wägezelle		N/A	Wägezelle
Wiegeeinheiten	2 Gruppen (SQ-2002 / SQ-2202) 3 Gruppen (SQ-2003 / SQ-2203)		N/A	2 Gruppen (SQ-3002 / SQ-3302) 3 Gruppen (SQ-3003 / SQ-3303)		N/A	2 Gruppen

Fließbandgeschwindigkeit	30 ～ 120 m / Min (variabel)
Minimales Fließbandintervall	700 mm (SQ-2002 / SQ-2202) 400 mm (SQ-2003 / SQ-2203)		400 mm	700 mm (SQ-3002 / SQ-3302) 400 mm (SQ-3003 / SQ-3303)		400 mm	700 mm
Schnittstellen	RS-232, RS-422, Ethernet (100BASE-TX), DIO (External control signal input / output), USB (Data storage only)

Stromversorgung	AC 200 V, 3-phasig, 50 / 60 Hz
Stromverbrauch	1,1 kVA

Betriebstemperatur / Luftfeuchtigkeit	-10 ～ +40 ℃ / 15 ～ 85 % RH (keine Kondensation)
Abmessungen (mm)	1735 (L) × 1050 (B) × 566 (H)	1735 (L) × 1030 (B) × 1240 (H)		1735 (L) × 1350 (B) × 566 (H)	1735 (L) × 1350 (B) × 1560 (H)		1735 (L) × 1670 (B) × 1560 (H)
Nettogewicht	400 kg (SQ-2002) 405 kg (SQ-2003)	410 kg (SQ-2202) 415 kg (SQ-2203)	390 kg	440 kg (SQ-3002) 445 kg (SQ-3003)	460 kg (SQ-3302) 465 kg (SQ-3303)	450 kg	500 kg

Variationen

Automatische Waage (nur wiegen)

SQ-2002 SQ-2003	Automatische Waage, die nur das Gewicht misst. Wiegt Packungen bis 153 cm (L) x 60 cm (B) x 60 cm (H) und 50 kg Gewicht, in 100 g Abstufungen (50 g Abstufungen für Packungen bis 5 kg). SQ-2003 ist ein Hochgeschwindigkeitsmodell, mit einem Mindestabstand von 40 cm auf dem Fließband (SQ-2002 Mindestabstand 70 cm).
SQ-3002 SQ-3003	Automatische Waage, die nur das Gewicht misst. Wiegt Packungen bis 153 cm (L) x 90 cm (B) x 90 cm (H) und 50 kg Gewicht, in 100 g Abstufungen (50 g Abstufungen für Packungen bis 5 kg). SQ-3003ist ein Hochgeschwindigkeitsmodell, mit einem Mindestabstand von 40 cm auf dem Fließband (SQ-3002 Mindestabstand 70 cm).

Automatische Kombination aus Vermessungs- und Wiegeeinheit

SQ-2202 SQ-2203	Automatische Waage, die die Abmessungen und das Gewicht misst Misst und wiegt Packungen bis 153 cm (L) x 60 cm (B) x 60 cm (H) und 50 kg Gewicht. Abmessungen werden in 5 mm Abstufungen gemessen; Gewicht wird in 100 g Abstufungen gemessen (50 g Abstufungen für Packungen bis 5 kg). SQ-2203 ist ein Hochgeschwindigkeitsmodell, mit einem Mindestabstand von 40 cm auf dem Fließband (SQ-2202 Mindestabstand 70 cm).
SQ-3302 SQ-3303	Automatische Waage, die die Abmessungen und das Gewicht misst Misst und wiegt Packungen bis 153 cm (L) x 90 cm (B) x 90 cm (H) und 50 kg Gewicht. Abmessungen werden in 5 mm Abstufungen gemessen; Gewicht wird in 100 g Abstufungen gemessen (50 g Abstufungen für Packungen bis 5 kg). SQ-3303ist ein Hochgeschwindigkeitsmodell, mit einem Mindestabstand von 40 cm auf dem Fließband (SQ-3302 Mindestabstand 70 cm).
SQ-4302	Automatische Waage, die die Abmessungen und das Gewicht misst Misst und wiegt Packungen bis 153 cm (L) x 122 cm (B) x 90 cm (H) und 50 kg Gewicht. Abmessungen werden in 5 mm Abstufungen gemessen; Gewicht wird in 100 g Abstufungen gemessen (50 g Abstufungen für Packungen bis 5 kg).

Automatische Vermessung (nur abmessen)

SQ-2200	Automatische Maschine, die nur die Abmessungen misst. Misst Pakete bis zu 153 cm (L) x 60 cm (B) x 60 cm (H) in 5 mm Abstufungen.
SQ-3300	Automatische Maschine, die nur die Abmessungen misst. Misst Pakete bis zu 153 cm (L) x 90 cm (B) x 60 cm (H) in 5 mm Abstufungen.

Fallstudie

SMART QBING automatisches Durchlauf Volumenmess- und Wiegesystem

Yamada Bee Company, Inc.

Das SMART QBING Durchlauf-Volumenmesssystem mit integrierter Waage, vereinfacht Versandprozesse, reduziert die Arbeitslast und bringt operative Verbesserungen

Vollständige Fallstudie lesen

Häufig gestellte Fragen

Für welche Art von Anwendungen ist die SMART QBING gedacht?

Die SMART QBING wird hauptsächlich in Logistikbereichen eingesetzt, um das Gewicht und die Abmessungen von Paketen die verschifft
werden sollen zu messen. Seit das Volumen der Pakete einfach durch die Abmessungen kalkuliert werden kann, kann die SMART QBING dafür genutzt werden, die Effizienz Ihres Lagers oder Ihrer Versandprozesse zu steigern.

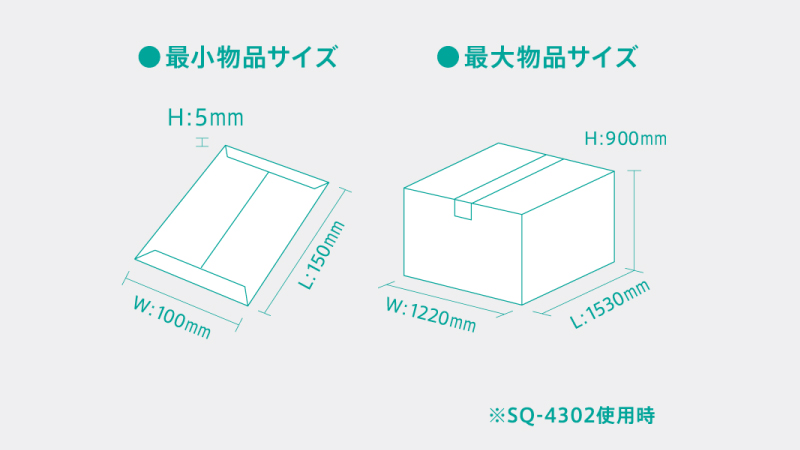

Bis zu welcher Größe können Pakete vermessen werden?

Die maximale Packungsgröße ist 153 cm (L) x 122 cm (B) x 90 cm (H), wiegen bis zu 50 kg.
Die minimale Größe ist 15 cm (L) x 10 cm (B) x 0.5 cm (H) (*), wiegen mindestens 200 g.
(*) Bei Nutzung der Erkennungsoption.
Können Pakete gemessen werden, die nicht in Form einer Box sind?

Die SMART QBING kann die maximale Größe in allen drei Dimensionen messen. Abhängig von der Form, können manche Pakete allerdings
nicht korrekt gemessen werden. Kontaktieren Sie DIGI für mehr Informationen.
Wie wird ein Paket gemessen, wenn es diagonal auf dem Fließband liegt?

Die SMART QBING hat eine Funktion die es erlaubt Pakete korrekt zu messen, auch wenn sie diagonal auf dem Fließband liegen.
Kann ein Barcode während der Messung gescannt werden?

Ein Barcode kann gescannt und anschließend zu den Abmessungs- und Wiegedaten des Paketes hinzugefügt werden.
Eine Auswahl an Barcode Scannern ist verfügbar, um Ihre individuellen Bedürfnisse zu erfüllen.
Welche Barcode Typen können gelesen werden?

Die SMART QBING unterstützt die gängigen Barcodes in der Logistikindustrie: NW-7 (Codabar), Code 39, Code 128, und JAN, aber auch
zweidimensionale (2D) Barcodes. Kontaktieren Sie DIGI für mehr Informationen.
Ist es möglich, die Messdaten auf einen PC zu senden?

Die SMART QBING ist mit einer Ethernet Schnittstelle und einer RS-232 Schnittstelle ausgestattet, um die Daten auf einen PC senden zu
können. Sie können außerdem einen USB Stick mit der SMART QBING verbinden, um die Daten zu speichern und anschließend auf einen PC
zu transferieren.
